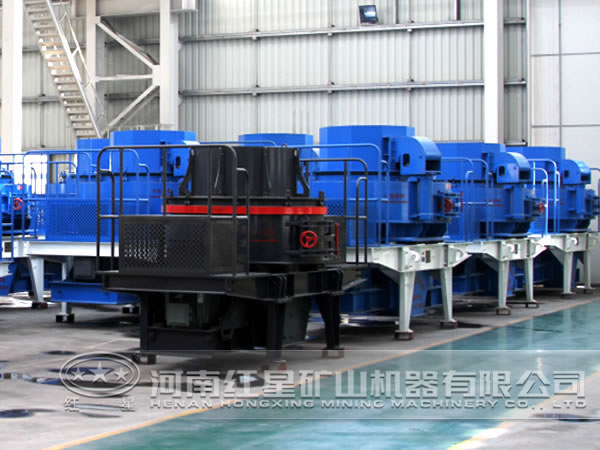

HX制砂機的潤滑系統是雙油泵互補供油，無油流、無油壓，油溫過高時會自動停機;冷卻系統及加熱裝置自動工作，確保軸承潤滑始終處于良好狀態，從而徹底解決軸承發熱等問題，使主軸軸承保持恒溫，延長維護周期和使用壽命。

HX制砂機潤滑系統的工作原理是：潤滑系統溫度自動檢測，油溫低于15℃時自動加熱，油泵同時啟動，在整個油路循環;加熱到15℃時，溫控儀給PLC停止加熱信號，PLC延時3分鐘停止加熱，停止加熱后延時1分鐘油泵停止循環。此時才能啟動油泵，潤滑油經油路流進主機，油泵工作1分鐘后，并且流量達到設定值時，白色指示燈亮(中間繼電器KA吸合)，主機才能啟動工作。如果油溫反彈下降低于15℃時，加熱系統不工作，不影響主機運行。主機工作后由于機械摩擦，油的溫度會逐漸上升，上升到40℃時系統會自動啟動降溫。降溫是用水經換熱器循環把油溫降下來。油溫低于40℃時，溫控儀給PLC停止降溫信號，PLC延時5分鐘再停止水泵。主機工作時油溫高于70℃，并且連續持續10分鐘，PLC給主機停機信號(白色指示滅，中間繼電器KA斷開)，來保護主機。停機時先停主機，等主機葉輪停穩后才能關閉潤滑系統。

注：15℃、40℃、70℃的設定值出廠時已設定好。溫控表顯示不正常時，就以低于15℃信號傳給PLC,即加熱狀態。加熱狀態時按鈕自動退出，按按鈕無動作。主機的二次控制回路一定要與外控線串聯起來;作用：只有潤滑系統正常工作，主機才能工作。保護主機軸承，以免造成大的損失。

HX制砂機安裝調試注意事項如下：

1、潤滑泵站應安裝在環境溫度合適，灰塵少，振動小，便于調整、檢查、維護保養方便的地方，并且盡可能靠近主機，縮短系統配管長度，保持低壓力降。

2、使用前先向泵站的油箱內加入35#軸承油至油標規定液面。

3、潤滑泵的旋轉方向是單向的，使用時必須按電機上旋向牌規定的旋向接線使用。

4、潤滑油的流量標準設定流量為8Lmin，可以在6～12Lmin范圍內任意調節，設定過大或小都不行，與潤滑油的型號、溫度、質量、管路的長短有關。

5、潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，必須采取防護措施。

6、潤滑泵站與配電柜的連接線插好，并旋緊螺帽。

7、電源線接到對應位置，零線必須可靠的與電網連接，配電柜外殼和油箱可靠接地。
